济南断桥铝门窗加工设备--组框组角机的工作原理

作者:德创数控 内容来源:济南断桥铝门窗加工设备 发布时间:2018-11-15 10:38:44   浏览次数:140

自从断桥铝门窗在消费市场上火爆了之后,济南断桥铝门窗加工设备的需求量有了明显的增加,市场行情也跟着越来越火爆,而市面上的断桥铝门窗加工设备的类型也越来越多样,其中,组框组角机就是一款很有热度的设备,下面铝合金门窗设备厂家--济南德创数控机械有限公司就组框组角机的工作原理为大家说一说。

济南断桥铝门窗加工设备

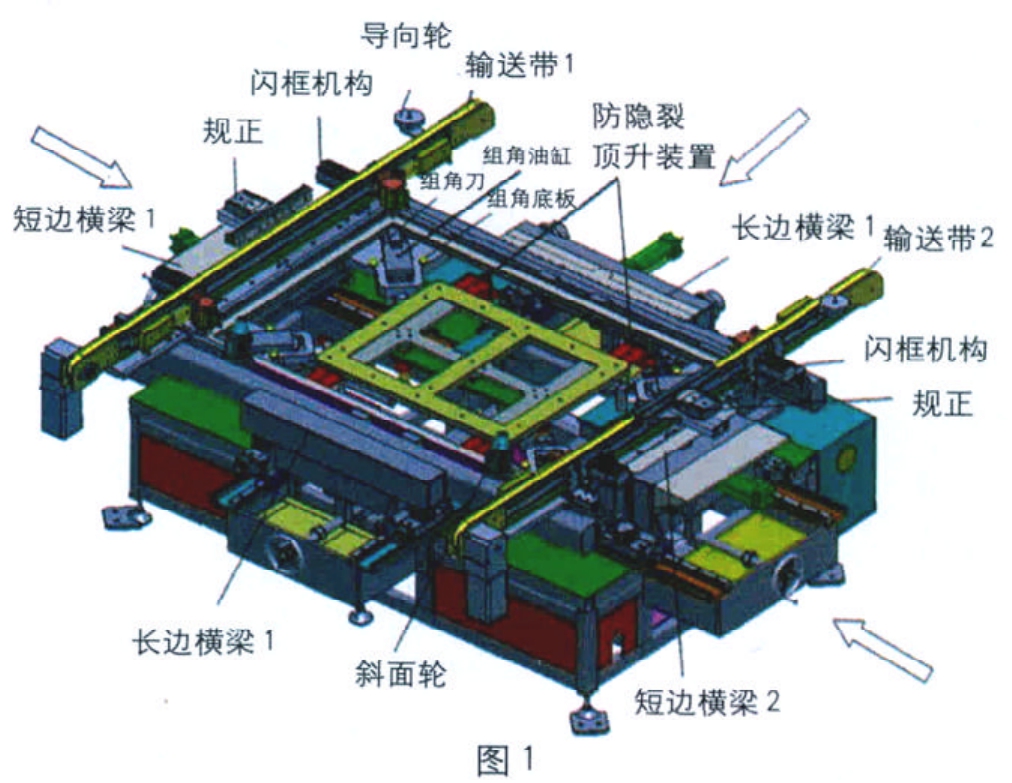

济南断桥铝门窗加工设备--SWZ系列组框组角机外观结构图如图所示。当太阳能电池组件从前一道工序通过传输带输送至前定位斜面轮时,组件停止前进,此时规正机构对组件进行规正处理,使组件中心与济南断桥铝门窗加工设备的设备中心相互重合,同时,中心升降机构带动防隐裂顶升装置将组件徐徐升起并迫使边框脱离传输带,于是,闪框机构驱动两侧的输送带1、2分别向图所示的右下方和左上方位移,致使组件外形尺寸恰好对应其组框组角底板。当防隐裂顶升装置下落后,组件完全落座于组角底板上。长边活动横梁向图示箭头方向合框到位。两组短边横梁分别向图示箭头方向运动,短边合框到位。在长、短边框静止状态下,边框型材四角的组角油缸带动组角刀同步向型材内角施加压力。将型材腔内角件与型材铆接成一体。组框组角完成后,长、短边横梁向箭头相反方向位移10~20mm,组件再次顶起,输送带1、2位移使组件落入传输带上并传至下一工位。同时,下一块组件进入装框机重复上述动作过程。

上述内容便是济南断桥铝门窗加工设备--组框组角机的工作原理了,为了大家能够更加清晰的认识,也为大家给出了组框组角机的外观结构图,大家可以好好的了解一下。
