济南德创门窗加工设备的安装调试进行中

作者:德创数控 内容来源:济南门窗加工设备 发布时间:2018-10-23 10:47:29   浏览次数:207

断桥铝门窗行业的发展带动了济南门窗加工设备需求量的上升,尤其是断桥铝门窗加工设备,更是深受各大门窗企业的青睐。今天铝合金门窗设备厂家--德创为大家讲述一下断桥铝门窗加工设备的安装调试。

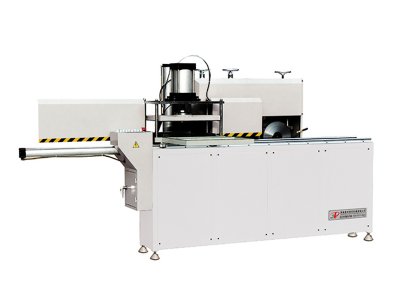

济南门窗加工设备

济南门窗加工设备对地基没有特殊要求,设备的水平度要求不髙,调整也比较简单。断桥铝门窗加工设备的固定方法和普通设备一样。因此可用一般设备的通用规程进行安装。由于大部分设备为 气动控制,所以要检查供气状况。

开箱后将工作台下面滑道上的定位螺栓取下,转动齿轮轴使工作台面能在滑道内滑动自如即可。若使齿轮转动时,可将齿轮轴支架开口处的螺钉紧固即可。

断桥铝门窗加工设备的工作台低的一边与加温槽按说明书中简图的形式垂直摆放,其距离约为100mm,料盘与油槽并列在一起即可,其距离大小可按操作者的习惯或要求而定。要按电气接线图要 求接地线,其规格截面积大于2mm的软铜芯和绿黄组合颜色的绝缘线,接地电阻不大于4nc

以断桥铝门窗加工设备的工作台上的中心轴为圆心,把台面上的15个内弧支架和15个外弧支架大约调到 所需的半径弧度上,待装卡上定型带后经调整再紧固。

把内弧定型带装卡在内弧支架上,外弧定型带装卡在外弧支架上,内弧定型带与外弧定型带之间的间距不可太大,达到使型材顺利通过的程度即可。定型带过长时,多余的部 分留在无油槽的一侧,调整好弧度与间距后可把支架下部的内六角螺栓紧固。

通过齿轮、齿条的动作使定型带的入口处对准油槽的顶端出口处,把连接板放置在油槽与工作台上,使型材从油槽内进入工作台时不致使加热介质流到地面上。

把断桥铝门窗加工设备的定规架用1只螺栓紧固在工作台面上,与油槽平行着摆放好,也可据操作者的需 要作位置调整。

打开济南门窗加工设备的油槽上盖,去除槽内污物,关闭油槽下面的出油排污口,即可加入适景的加温 介质(甘油),使其能没过托盘上所需加温的型材即可。可通过油槽外侧的把手将托料盘托 出油面或放入油内。

油槽内注入介质后,其油桶可放置在工作台一侧的油盘漏油口处,以回收弯曲型材 时流出的加温介质。

把铝质的板杠上的长孔放置在工作台面上的中心轴上,把板杠上六角空心蟪母套安放在内定型带和外定型带之间间距相应的螺孔内。

将塑料填充条分别填充在型材空膜内,使型材一端预先打好的直径为6mm的孔对准填充条端部的孔。

将填充好的型材放入断桥铝门窗加工设备的油槽内的托料盘上使其落入加温介质中,待加温变软后,通过油槽外侧把手将其提出油面。把板杠移放在型材的填充条一端的6mm的孔处,插入一拉销,即可开始扳转板杠沿着定型带运动,等型材全部拖人定型带内即可抬起板杠,将其放置 在油槽一侧的定规架上。

等型材在定型带内冷固后,松开外弧支架上的定型带,将型材取出,抽出填充条,弯曲工作完成。

将外弧定型带装卡在外弧支架上,即可开始下一件型材的弯曲工作。

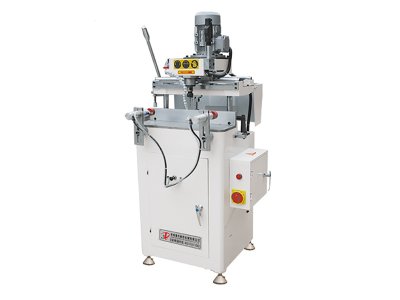

济南门窗加工设备

济南门窗加工设备的调试就是这些了,已经很详细了,相信大家也已经有所了解了,这项工作是很有必要的,是断桥铝门窗加工设备正常运转的奠基工作。
