断桥铝门窗加工设备--铝型材压力机多连杆机构的物理描述

作者:德创数控 内容来源:断桥铝门窗加工设备 发布时间:2018-11-29 10:46:17   浏览次数:180

现在断桥铝门窗行业的发展十分迅速,门窗市场对于断桥铝门窗加工设备的需求量也越来越高,铝型材压力机在众多类型的断桥铝门窗加工设备中是比较特殊的一种,断桥铝门窗制作过程中的切断、冲孔、落料、弯曲、铆合和成形等工艺都要靠它来完成,下面铝合金门窗设备厂家--德创数控为大家简单介绍一下铝型材压力机的多连杆机构的物理描述。

断桥铝门窗加工设备

图中描述了断桥铝门窗加工设备--铝型材压力机的多连杆机构的工作原理和结构。来自发动机的运动和能量通过传动装置传递给主滑块,该滑块机构能将金属零件加工至接近零件最终的形状,带传动将发动机的运动通过小带轮传递到大带轮,然后通过大带轮将运动传递到曲轴,连杆的上端连接曲轴,下端连接滑块,这样曲轴的旋转运动转变为滑块的直线运动。为了平衡惯性力,机构附加平衡滑块。为了满足实际生产过程的需要,滑块需要能够交替地运动或静止,因此压力机必须有一个制动器和离合器。这种断桥铝门窗加工设备通常需要一个与电机配套的飞轮来保证施加的压力要求以及保证铝型材压力机的效率。

多连杆机构由曲轴、主副连杆、主滑块、平衡滑块和固定在地面的基座组成。假设在曲柄与副连杆、平衡滑块与副连杆间的铰链是理想的,曲轴与主连杆、主连杆与主滑块之间的铰链存在间隙。轴承和轴颈之间的间隙差决定了径向间隙的大小。与理想的旋转副相比,含间隙的旋转副会使系统产生2个额外的自由度。表明轴颈能够在水平和垂直方向相对运动到轴承的中心。重力加速度作用在垂直方向,多连杆机构在垂直平面内运动。

断桥铝门窗加工设备

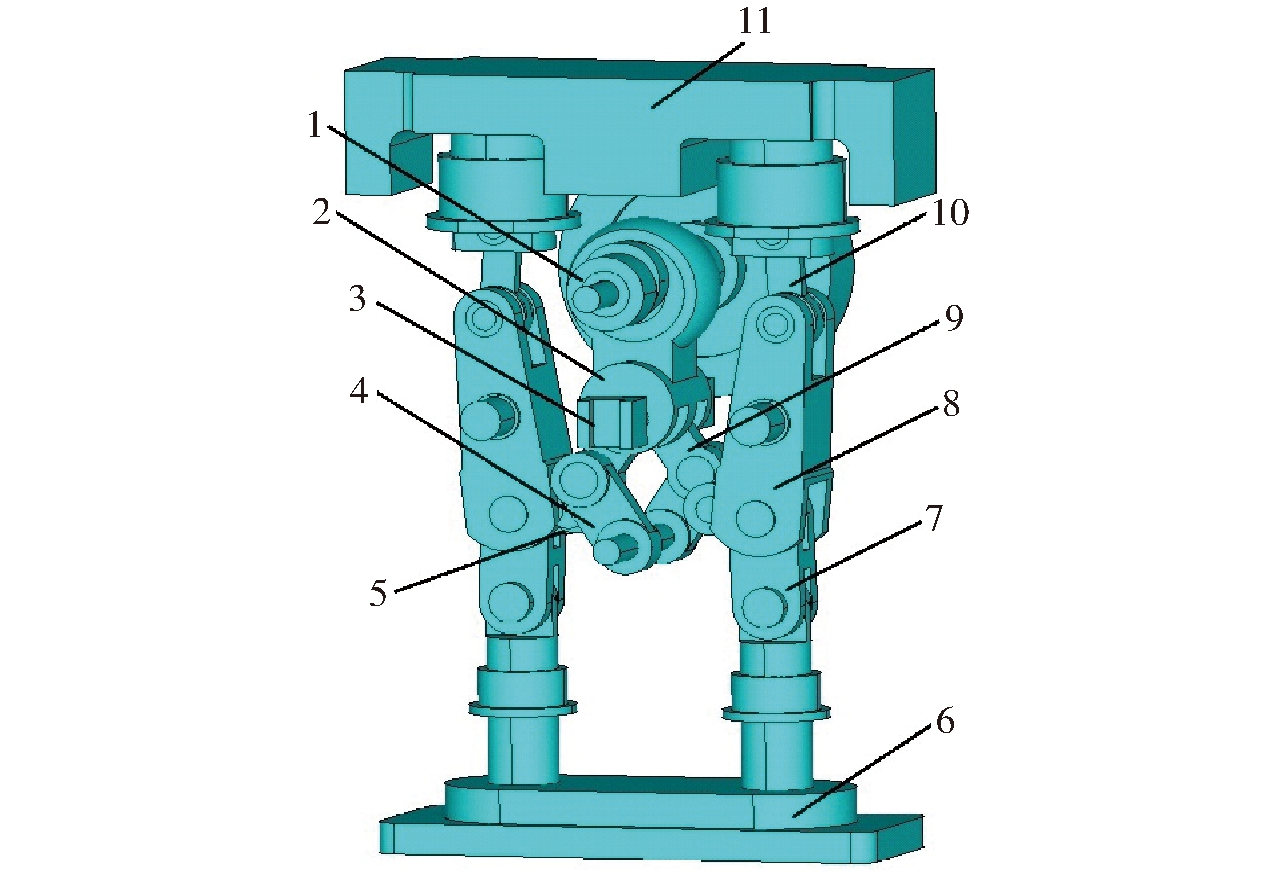

1.曲轴 2.主连杆 3.下端连接滑块 4.支杆 5.连杆 6.主滑块 7.连杆 8.肘杆 9.摆杆 10.副连杆 11.平衡滑块

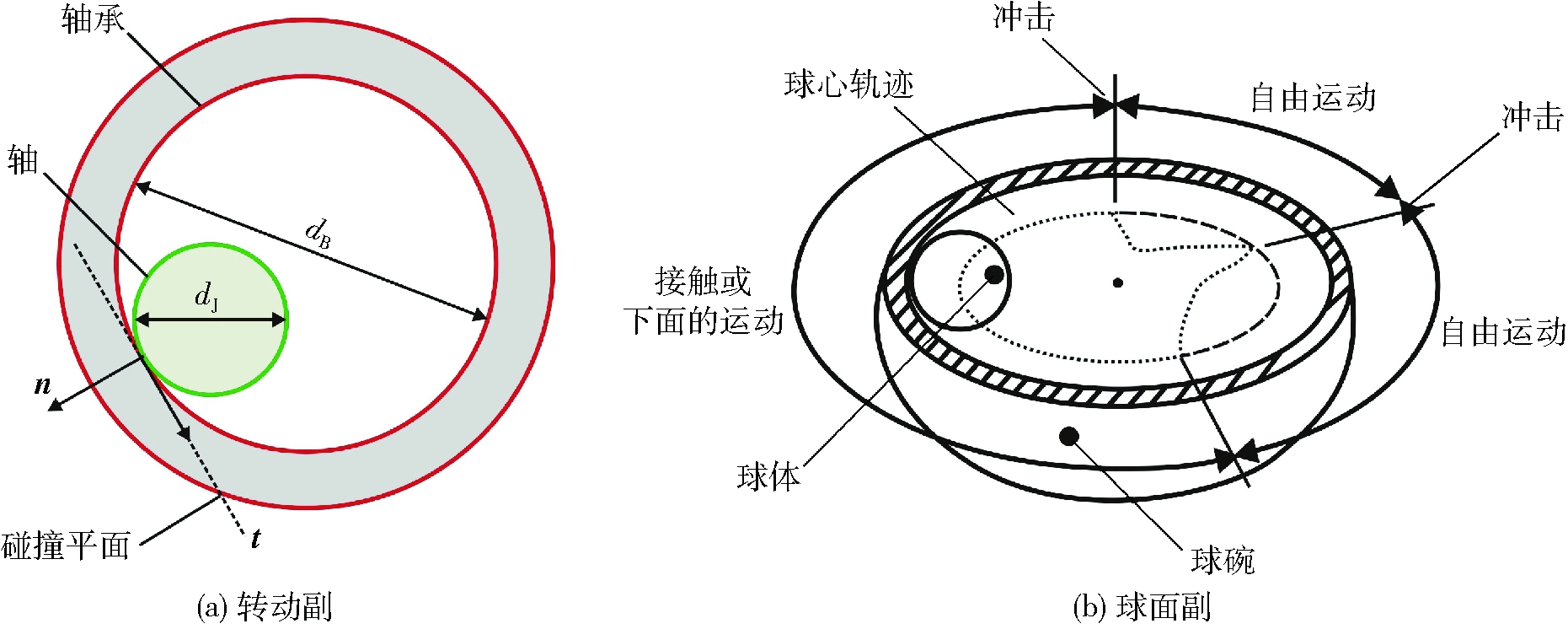

图中所示为旋转副的一般结构,当机构运转时,含间隙的旋转副动力学特征表现为轴承和轴颈之间倾斜的偏心冲击,当轴颈和轴承之间存在接触时,冲击力将作用在转动副上。当不接触时,转动副不会产生约束力和冲击力。机械结构间的冲击力包括法向力和切向力,因此,一旦接触出现后,就需要运用特定的接触规律,并且需要考虑由此而导致的冲击力作为广义力对系统运动的影响。

上图所示为球在球碗里运动的可能情况,分别称这些情况为永久接触或跟随状态、自由运动状态和冲击状态。在永久接触或跟随状态里,球与球碗是永久接触的,并且彼此间存在着相对的滚动或滑动,这种状态结束于球和基座彼此分离以及球心处于自由运动状态中的时候。自由运动状态中,球在球碗的边界内自由运动,这时球与球碗不接触,因此铰链无反作用力。在自由运动结束时出现了冲击模型,在这种状态中存在冲击力,在2个冲击的物体接触时产生的运动和动力学响应突然间断,作为一个重要的动量转换。在接触状态结束时,球会进入自由运动或者跟随状态,在含间隙球面副的仿真中,如果球碗中心的路径在每个时刻都被划分好,球碗不同的运动状态就能简单地观察出来。本文中不考虑球和球碗间的静摩擦力。

上述内容便是德创数控为大家介绍的铝型材压力机的多连杆机构的物理描述了,可以看出,是很复杂的,也正是如此复杂的工艺才能够保证铝型材压力机充分发挥效果,与其他的一些断桥铝门窗加工设备共同制作出一款很完善的断桥铝门窗。
