从断桥铝门窗的制作过程看待断桥铝门窗加工设备的应用

现在市场上的断桥铝门窗加工设备有很多种类型，同一种类型也有着不同的型号，而断桥铝门窗的生产制作所需要的也不仅仅只是一种断桥铝合金门窗设备。人们对于门窗加工设备的理解大都是很模糊的，下面铝合金门窗设备厂家带大家从断桥铝门窗的制作过程看待断桥铝门窗加工设备的应用。

（一）框料1、量具校核：核对双头锯床标尺与钢卷尺的误差；

如果用两台断桥铝门窗加工设备（双头锯）分别对同一樘窗的外框型材进行切割，必须对两台双头锯进行校核，直到两台锯床标尺与钢卷尺尺寸统一为准。

2、断料尺寸的精确度控制

同一批次相同尺寸的断料：第一支料复核两次，确认尺寸无误后，才能开始断料。并在同一尺寸批量断料中工件尺寸进行抽查，核对断料是否有误差。

3、针对45度组角的外框断料。

断第一支料时，应用万能角度尺检查角度误差值不大于10um。

（二）框料工艺孔槽铣削

1、平开外框。外框中柱需要铣缺，铣榫。铣缺、铣榫时，先用同型号废铝或者断一条短料试样，确认中柱铣缺、铣榫后与外框角缝严密咬合。

2、推拉外框。铣推拉框下滑时，先用料头放样，直到下滑料头铣缺与边框完全咬合后，才能用新料铣缺。下滑滑轮茎条铣缺作为排水孔时，其长度不超过20mm.两端头长度应一致。

1800mm铣两个排水孔，超过1800mm铣三个排水孔。铣缺后的上下滑，应严格配对，避免铣错、铣反。铣孔铣缺时，型材不能有划伤和划痕。

（三）扇料工艺孔槽铣削

1、推拉门、窗扇；

勾光铣口，勾光、上下口应铣方正，左右余量一致。滑轮调节孔应正确，孔距型材边缘左右应一致。

推拉门锁孔高度：扇高2300mm以内，锁孔位置离地垂直距离950-1150mm;

推拉窗铣锁高度：离地垂直距离1500-1600mm；

相邻门窗的门窗锁孔高度必须一致。

2、平开门、窗；

铣平开门锁孔高度：离地面垂直距离950-1150mm；

铣平开窗锁孔高度：离地面垂直距离1500-1600mm;

平开窗锁孔离型材边必须一致，误差不得超过1mm，锁孔高度与相邻窗的锁孔高度必须一致。悬窗锁孔开孔位置居中铣削。

3、如果平开窗外框需要铣筋的，铣筋的长度必须与滑撑的规格长度一致，铣筋的方向必须与平开窗开启方向一致。

（四）框料中梃断面铣削

中梃铣缺长度与45度外框单边内角距离长度相等，并且中梃端头与45度外框榫接时不能出现胀腰、收腰现象。

（五）框扇料角码切割

框扇角码宽度小于型材内壁1mm为宜。并随时抽查角码宽度是否与型材吻合。角码断面应成直角，表面应光滑、无毛刺。

（六）框扇组角工艺

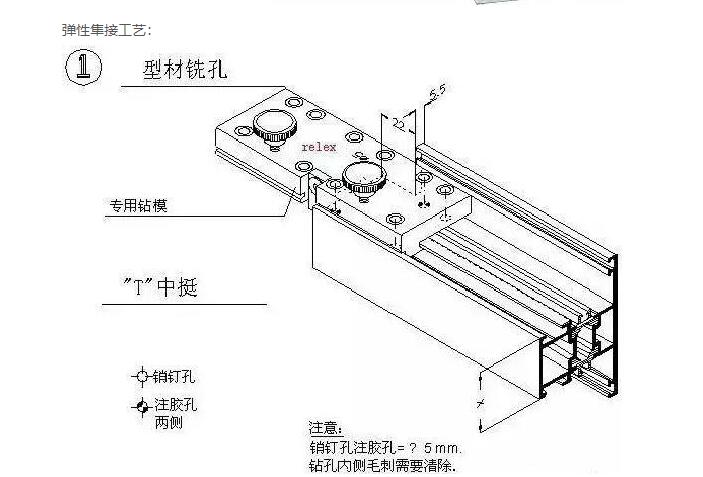

拼接榫口、榫头必须采用弹性机械连接，连件件与型材间缝必须注胶密封，榫接逢需用高级榫口胶密封，不存在渗漏点。铝合金组角缝必须采用注胶组角工艺。组角前型材截面必须涂专用组角胶，组角定位片必须采用不锈钢材质，组角码与型材间缝必须高压注胶填充，不得有松动现象。

（七）框五金件装配

拉片距外框角部150mm开始安装，间距不超过600mm。

（八）扇五金件装配

推拉扇的滑轮、限位卡等五金件不许漏装、错装。扇上直毛、横毛必须粘接牢固。

平开扇的滑撑位置应先试样，确认无误后再批量安装。滑撑螺钉不许少装。平开扇上的密封胶条不许剪断，接头应粘接在扇下方。

（九）扇玻璃组装

玻璃标签应朝向室内，玻璃与型材接触应用玻璃垫块配合点状胶条定位，目测镁格条四周均匀搭接后，才能打胶。待胶干燥后，修整余胶。

（十）门窗质检

材料加工必须在加工厂里完成，以保证外型美观和组角（45度）的精细程度；

铝合金门窗的每个角，必须防止渗水双角码注胶处理（双组份注胶：卫士、全能）；

重点注意玻璃内分隔条的质量，控制好水平度、垂直度（误差2mm内）及内外窗扇分隔条的重合位置。

以上内容便是断桥铝门窗的制作过程了，通过这一整套流程，相信大家对于双头锯、组角机等断桥铝门窗加工设备的理解应该更加深入了吧。如果大家还想了解更多关于门窗设备的知识，可以继续关注我们，相信我们会有更多的沟通交流。
