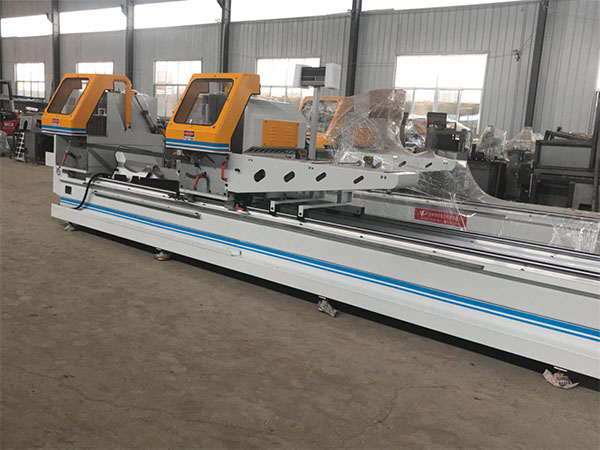

重型双头切割锯的安装与调试

作者:德创数控 内容来源:门窗加工设备 发布时间:2018-09-14 18:24:47   浏览次数:137

  门窗加工设备机床运到用户使用地点,开箱检验,如无运输损伤,即可使用搬动工具将机床移至安装位置。

  安装条件及安装方法

  1.1 应安装在厂房内坚硬平坦的混凝土地面上。

  1.2 环境应空气干燥、无粉尘、无腐蚀性气体,气温10-40度。

  1.3 将机床床腿上的六个调平底座支好,机床调至水平,紧固调整螺栓的锁紧螺母,拆掉包装用固定板、架等用于固定机头的零件。

  1.4 接电 三相四线 380V 50HZ 交流电

  1.5 接地

  机床机身必须接地,接地线采用黄绿双色线,其截面积不小于2.5MM2。接地后机身于主接地点之间的电阻应小于0.1欧姆。

  1.6 接气

  工作气压0.5—0.8MPA,把气源接在气源处理器的接头上并检查气动系统有无漏气现象。
门窗加工设备

  使用与操作说明

  2.1 调整压紧气缸的位置

  将型材放到该机工作台面上,两锯头的压紧气缸调整至对工件压紧最合适的位置,然后固定压紧气缸。

  2.2 锯片进给速度的调整

  在试机过程中,如果觉得锯片的进给速度不合适时,可以调节工进气缸调速接头,使进给速度增大或减少,就可得到所需要的进给速度。

  2.3 锯削角度调整

  机床按上述各项调整完毕,并检查符合规定后试运转30分钟,如果没有发生异常现象,就可进行以下调试。

  2.4 90度角的调整(锯片伸出与工作台面垂直)

  机床出公司前均经调试并经检验合格,在此可直接锯切一型材检验其90度角的锯切面是否符合要求,机床锯切初始角度设为90度,误差为±10′。如若不符合要求,可调整限位挡块上的螺栓,再重复锯切测量,使之满足要求。然后锁紧其上的螺母。

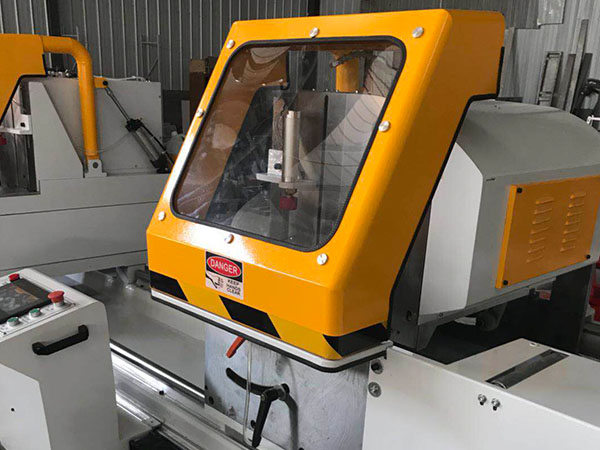

重型双头切割锯的安装与调试

  2.5 45度的调整(锯片伸出与工作台面夹角成45度时设定为45度,下同)

  松开工作台上的锁紧手柄,摆角气缸通气,45度角到位后,锁紧把手。锯切型材后检查是否符合要求(误差为±10′)。如果不符合要求,可调整限位挡块上的限位螺钉,重复锯切、测量,使之满足要求。然后再锁紧螺钉上的螺母,拧紧锁紧手柄。

  2.6 67.5度角度调整

  松开锁紧手柄,旋转左机头或右机头的角度选择开关,使转位气缸通气,推动架体转至67.5度。锯切一型材,检验其67.5度角是否符合要求(误差为±10′)。如果不符合要求,可调整限位挡块上的限位螺钉,重复锯切、测量,使之满足要求。然后再锁紧螺钉上的螺母,拧紧锁紧手柄。

  2.7 工件长度调整

  角度调整完毕后,应调整工件的切割长度。操作触摸屏,伺服电机带动右锯头沿圆导轨移动。设定尺寸进行切割,切割完成后,如切割后型材的长度与要求长度有偏差,应调整数控系统的系统尺寸。
