门窗设备远程运行与故障诊断系统模型

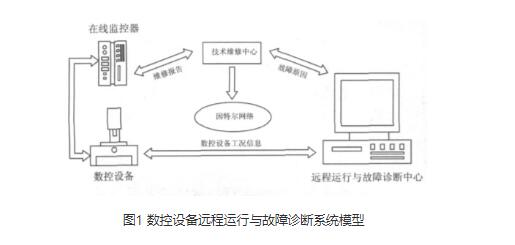

门窗设备的远程运行与故障诊断系统模型如图1所示。在产品生产企业设立远程运行与故障诊断中心服务器，而在零件加工现场的柔性制造单元中设立在线监控系统，通过Internet网络将加工地域中分散的制造单元及智能物流各方联系起来，实现各类信息的传输。其工作原理如下。

（1）在线监控器通过分布在各类制造单元上的监测传感器收集门窗设备的的工作状况。如：对设备运行温度、液压系统油压和油温、设备运行振动强度、刀库中刀具更换情况、机械手工作状况、工件在装夹中的定位精度、工件夹紧力强弱、设备主轴转速等参数进行监测，并将门窗设备的的各种工况通过Internet等通信系统传送到产品生产企业设立的远程运行与故障诊断中心。

（2）远程运行与故障诊断中心通过对工况数据进行分析，提取特征值，利用知识库中储存的知识经过推理给出故障原因以及维修方案。

（3）技术维修中心利用诊断结果进行维修。
